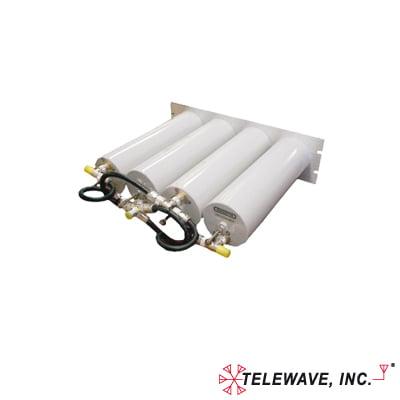

Duplexer Compacto Pasa-Banda / Rechazo de Banda, 148-174 MHz, 4 Cavidades (4"Dia.) 3 MHz, 1.0 dB, 350 Watt, N Hembras.

Duplexer Compacto Pasa-Banda / Rechazo de Banda, 148-174 MHz, 4 Cavidades (4"Dia.) 3 MHz, 1.0 dB, 350 Watt, N Hembras.

Modelo: TPRD-1544F

Marca: TELEWAVE, INC

Q 71,707.67

Precio sujeto a cambios.
Solicitar cotización
TELEWAVE, INC

Descargas

Equipos Relacionados

Características Principales

  • Rango de Frecuencia: 148-174 MHz
  • Cavidades: 4 (4' Diámetro)
  • Separación TX-RX (Min.): 2 MHz
  • Pérdida por Inserción: 1.0 dB
  • Aislamiento: 80 dB @ 2 MHz
  • VSWR (máx.): 1.5:1
  • Potencia: 350 W

Especificaciones Mecánicas

  • Montaje: 19' Rack Mount
  • Dimensiones (Alto x Ancho x Fondo): 133 x 483 x 432 mm
  • Peso: 6.8 kg
  • Conectores: N o UHF Hembra
  • Acabado: Gray acrylic enamel
Rango de Temperatura
  • Rango: -30°C a +60°C
Construcción
  • Cavidades plegadas de 4'
  • Técnica especial de construcción
  • Placas superiores de aluminio de ¼'
  • Conductores exteriores totalmente soldados
  • Tuners de plata con roscas Invar
Aplicación
  • Diseñado para montaje horizontal en rack de 19'
  • Permite operación simultánea de transmisor y receptor en una antena común
  • Utiliza dos cavidades plegadas pasa-rechazo

Notas de Diseño

  • Los espaciadores TWX-5 permiten ajuste de frecuencia
  • Las varillas Invar roscadas aseguran máxima estabilidad térmica
  • Los bucles calibrados permiten ajuste preciso
  • Diseñado para operación continua durante años

* Consulte por tiempos de entrega y opciones de configuración
