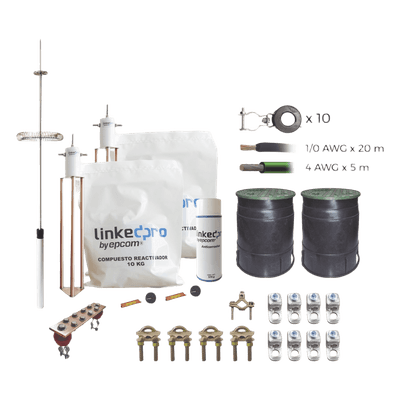

Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 15 m de Altura.

Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 15 m de Altura.
Kit Pararrayo LINKEDPRO con Accesorios de Instalación en Torre de Hasta 15 m de Altura.

Características

  • Pararrayo tipo dipolo corona en aluminio
  • Electrodo de 30A con compuesto mejorador de terreno
  • Cable cobre calibre 1/0 AWG con 19 hilos
  • Conector tipo perro para varilla 5/8' a cable 4-2/0 AWG
  • Radio de cobertura de 72 grados
  • Cumple normas NOM-022-STPS-2012, NOM-022-STPS-2015 y NMX-J-549-ANCE-2005
  • ver más

Modelo: KLP-TZ15-PRO

Marca: LINKEDPRO BY EPCOM

Q 18,382.47

Precio sujeto a cambios.
Solicitar cotización
LINKEDPRO BY EPCOM

Descargas

Diagrama_ProtecciónIntgraldeTorreLPABAJA_OKLPAISLADOR_OKLPANTICORROSIVO_OKLPBUSMURO_OKLPBUSRACK_OKLPCB_OKLPCOMPESTO_OKLPCV_OKLPDIPOLOINOX_OKLPGROUND200ALPGROUND30ASPECLPREGISTRO_OKLPREHILETE_OKLPVC_OKMANUALDEINSTALACIONLPGROUND30ANuevaSoluciónparaProtecciónEléctricayElectrónicaenSiteProtecconinteligentetorreyantenascopiaProtectordeCapaDeielectricacopia

Equipos Relacionados

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.
SYSCOM TOWERSSAP-01

Ancla de Losa o Pared de 63-65 cm. de 13 cm diámetro de argolla. Galvanizado Electrolítico.

Q 341.99
Ver producto
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 752.33
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,584.24
Ver producto
Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.
TOTAL GROUNDTG-TDPC

Punta Pararrayo Tipo Dipolo Corona con Ángulo de Protección de 72°.

Q 2,671.85
Ver producto
Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.
TOTAL GROUNDKIT-DIPOLO-T

Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.

Q 9,196.65
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30G Galvanizado por Inmersión en Caliente con Opresores para Pararrayo.
SYSCOM TOWERSSCZ-30-PG

Tramo de Remate (Copete) para Tramo STZ-30G Galvanizado por Inmersión en Caliente con Opresores para Pararrayo.

Q 1,002.26
Ver producto
Punta Pararrayo Tipo Dipolo Corona en Aluminio con Angulo de Protección de 72°
LINKEDPRO BY EPCOMLP-DIPOLO-ALU

Punta Pararrayo Tipo Dipolo Corona en Aluminio con Angulo de Protección de 72°

Q 1,796.54
Ver producto
Cable de Alimentación para Inyectores POE24V, POE56V, POE-30G, N000000L034A,EPA5006GR, POE-24-12W-G, POE-24-12W.
MIMOSA NETWORKSPCC53

Cable de Alimentación para Inyectores POE24V, POE56V, POE-30G, N000000L034A,EPA5006GR, POE-24-12W-G, POE-24-12W.

Q 64.56
Ver producto

Especificaciones

Logo LinkedPro

El cambio climático es uno de los mayores causantes del aumento de la actividad de tormentas y la caída de rayos, y por lo tanto de la aparición de tantos accidentes en instalaciones no protegidas contra descargas atmosféricas.

Descripción

Electrodo

Fabricado en cobre con tratamiento electrolítico para obtener mayor conductividad, baja resistencia y durabilidad en terrenos agresivos.

Por su diseño en forma delta obtiene mayor área de contacto con el terreno y así poder disipar de manera eficiente corrientes parasitas.

Filtro equipotencial el cual posee la propiedad de amortiguar bajas frecuencias, minimizar ruidos, impedir paso de corrientes de retorno y unir equipotencialmente los electrodos naturales, así como prefabricados en sitio.

Compuesto reactivador de terreno el cual se compone de minerales conductivos para bajar la resistividad de terreno y mejorar el funcionamiento del sistema de puesta a tierra.

Pararrayos

  • Fabricado en aluminio
  • Brinda protección VS impactos directos de rayos a superficies o estructuras
  • Proporciona un punto seguro de impacto, ya que la bobina excitadora toroidal y el anillo equipotencial, crean un efecto de ionización (corona) el cual ofrecerá un punto atractivo para el impacto de la descarga atmosférica
  • Esta punta conectada al conductor de bajada proporcionará una trayectoria segura al electrodo de puesta a tierra del SEPTE para drenar la corriente del rayo
  • Cuenta con un radio aproximado de cobertura de 72 grados

Aplicaciones

El sistema de puesta a tierra es la parte primordial de cualquier instalación eléctrica, y tiene como objetivo:

  • Proporcionar seguridad a las personas
  • Proteger la infraestructura, equipos eléctricos y electrónicos
  • Proteger instalaciones
  • Garantizar la operación de las protecciones
  • Estabilizar el voltaje
  • Disipar la corriente del rayo
  • Limitar las sobretensiones transitorias (Picos de Voltaje)
  • Drenar cargas estáticas que presentan las masas metálicas respecto a tierra

Estandares

Cumple con los estándares de telecomunicaciones, así como las normas oficiales mexicanas.

  • EIA/TIA J-STD-607-A y BICSI
  • NOM-022-STPS-2012
  • NOM-022-STPS-2015
  • NMX-J-549-ANCE-2005

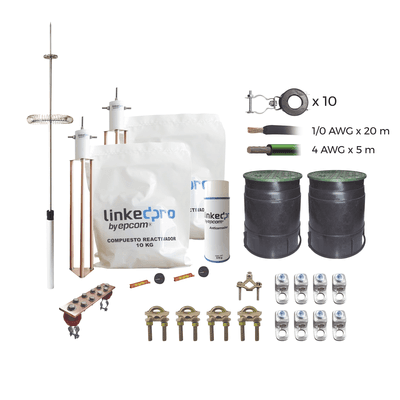

Incluye los siguientes componentes

SISTEMA DE PROTECCIÓN ATMOSFÉRICA (PARARRAYOS)

Cant U Modelo Descripción
1 Pza. LP-DIPOLO-ALU Punta Pararrayo Tipo Dipolo Corona en Aluminio
1 Pza. LP-GROUND-30A Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno
3 Pza. LP-CB-20 Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG.
2 Pza. LP-CV-20 Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG
1 Pza. LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo
1 Pza. LP-ANTICORROSIVO Spray de Protección Anticorrosiva y Dieléctrica
10 Pza. LP-AISLADOR-UNI Aislador Bajada de Pararrayos en Torre.
20 m SLY343-BLK Cable de Cobre Recubierto THW-LS Calibre 1/0 AWG 19 Hilos Color Negro

SISTEMA DE TIERRAS FÍSICAS PARA ATERRIZAJE DE EQUIPO Y ESTRUCTURAS

Cant U Modelo Descripción
1 Pza. LP-GROUND-30A Electrodo para Corriente Máxima de 30 Amp. con Compuesto Mejorador de Terreno
5 Pza. LP-CB-20 Conector Mecánico Tipo Zapata para Bornes de 1/2' a Cable de Cal. 4 a 2/0 AWG.
2 Pza. LP-CV-20 Conector Tipo Perro para Varilla 5/8' a Cable Calibre 4 a 2/0 AWG
1 Pza. LP-REGISTRO-7 Registro de 7 in para Acceso a Pruebas y Revisión de Electrodo
1 Pza. LP-CTZ-114 Conector para Tubo de hasta 1 1/4' a cable Cal. 4 AWG. Ideal para Aterrizaje de Torres TZ
1 Pza. LP-BU-TZ Barra de Unión Instalación en Torre
5 m SLY287-GRN Cable de Cobre Recubierto THW-LS Calibre 4 AWG 19 Hilos Color Verde
