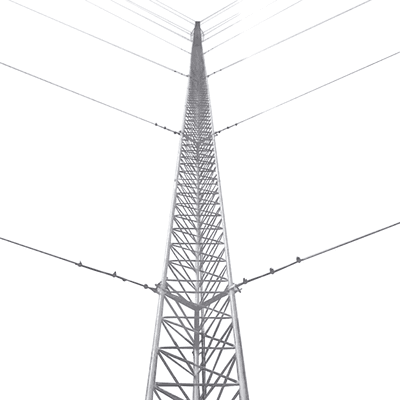

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Características

  • Certificación ISO 9001:2015 para calidad garantizada
  • Galvanizado en caliente según NMX-H-004-SCFI-2008
  • Resistencia al viento hasta 200 km/hr
  • Altura total de 15 metros (5 tramos)
  • Aplicación para zonas costeras e industriales
  • ver más
iconoicono

Modelo: KTZ-30G-015

Marca: SYSCOM TOWERS

Q 21,033.51

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

CIMENTACIÓN STZ-30Diagrama Instalación de Pararrayo.Diagrama Diámetro de Protección de un Pararrayo KDA.Diagrama Instalación de Pararrayo y Tierra Física para TransformadorDiagrama Instalación de Tierra Física para Protección de Equipo en TorrePreguntasFrecuentesTorresSYSCOM(1)Tabla de Selección Pararrayos

Equipos Relacionados

Ancla de Acero Inoxidable para base SBA30G.
SYSCOM TOWERSSAB-30G

Ancla de Acero Inoxidable para base SBA30G.

Q 659.37
Ver producto
Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente
SYSCOM TOWERSSAP-02G

Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente

Q 638.58
Ver producto
Base para torre sección STZ-30 galvanizada por electrolisis.
SYSCOM TOWERSSBA-30

Base para torre sección STZ-30 galvanizada por electrolisis.

Q 610.01
Ver producto
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 697.88
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSCZ-30G

Tramo de Remate (Copete) para Tramo STZ-30 Galvanizado por Inmersión en Caliente.

Q 885.98
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-30G

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Q 713.26
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-30

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Q 1,478.43
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-30G

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Q 1,925.30
Ver producto
Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.
TOTAL GROUNDKIT-DIPOLO-T

Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.

Q 9,196.65
Ver producto
Tramo de Remate (Copete) para Tramo STZ-30G Galvanizado por Inmersión en Caliente con Opresores para Pararrayo.
SYSCOM TOWERSSCZ-30-PG

Tramo de Remate (Copete) para Tramo STZ-30G Galvanizado por Inmersión en Caliente con Opresores para Pararrayo.

Q 925.23
Ver producto

Especificaciones

SYSCOM TOWERS

Características Destacadas

  • Producto elaborado bajo normativa ISO 9001:2015
  • Gran elevación con bajo costo de implementación
  • 100% inspección de ensamble tramo por tramo
  • Galvanizado por inmersión en caliente acorde a NMX-H-004-SCFI-2008
  • Ideal para zonas costeras de alta humedad o áreas industriales

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 15 metros (5 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
  • Aplicación: Intemperie (Zonas Húmedas)

Componentes Incluidos

Cantidad Modelo Descripción
5 STZ30G Tramo de torre de 30 cm de ancho de cara
1 SCZ30PG Copete de torre de 30 cm con opresor para pararrayo
1 SBA30G Base para torre de 30 cm
1 SAB30G Ancla para base de torre
3 SJB30G Brida de sujeción de Retenida
3 SAP02G Ancla de piso para Retenida
18 CUELLO-14-HDG Cuello para cable de retenida
54 NUDO-316-FJG Abrazadera tipo perro de 3/16'

No incluye cable de retenida. Se recomiendan 160 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2' x 6' (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios Complementarios (No incluidos)

Sistema de Señalización/Iluminación

Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida

Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
18 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador
1 SYS-USA7B (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Kit Pararrayo + Tierra física con Cable

KLP-TZ15-PRO - Kit completo ideal para torres de 15 m con dipolo corona, cableado y electrodos

También puede cotizar individualmente los componentes de Tierra física o Pararrayo

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella

Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre

Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 S610 Registro plástico chico
1 ANTIOX Aerosol para protección de terminales
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
10 TGAC Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de instalación de retenida

Imágenes de Instalación

Imagen de torre
