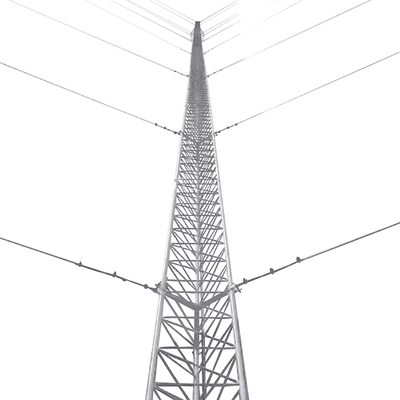

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).
Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Características

  • Certificación ISO 9001:2015 asegura calidad garantizada
  • Galvanizado en caliente según NMX-H-004-SCFI-2008
  • Resistencia al viento hasta 200 km/hr
  • Altura total de 24 metros, 8 tramos
  • Ideal para zonas costeras y áreas industriales
  • ver más
iconoicono

Modelo: KTZ-30G-024

Marca: SYSCOM TOWERS

Q 29,572.90

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Diagrama Diámetro de Protección de un Pararrayo KDA.Diagrama Instalación de Pararrayo y Tierra Física para TransformadorDiagrama Instalación de Tierra Física para Protección de Equipo en TorrePreguntasFrecuentesTorresSYSCOM(1)STZ-30 CIMENTACIÓNSTZ-30 DESCRIPCIÓN DE PRODUCTO okTabla de Selección Pararrayos

Equipos Relacionados

Ancla de Acero Inoxidable para base SBA30G.
SYSCOM TOWERSSAB-30G

Ancla de Acero Inoxidable para base SBA30G.

Q 666.06
Ver producto
Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente
SYSCOM TOWERSSAP-02G

Ancla para Retenida para torre de 30 mts., tipo piso con galvanizado por inmersión en caliente

Q 644.91
Ver producto
Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.
SYSCOM TOWERSSAZ-45G

Ancla para retenida para torre de 45 mts. Tipo Piso con Galvanizado por Inmersión en caliente.

Q 927.02
Ver producto
Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.
SYSCOM TOWERSSBA-30G

Base para Torre Sección STZ30G Galvanizada por Inmersión en Caliente.

Q 705.13
Ver producto
Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSJB-30G

Brida para sujeción de retenida compatible con tramos STZ30G, Galvanizado por Inmersión en Caliente.

Q 720.69
Ver producto
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-30G

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Inmersión, Hasta 30 m de Elevación. Zonas Húmedas.

Q 1,944.65
Ver producto
Radio Estación Base airMAX AC Lite hasta 500 Mbps, 5 GHz (5150 - 5875 MHz)
UBIQUITIR5AC-LITE

Radio Estación Base airMAX AC Lite hasta 500 Mbps, 5 GHz (5150 - 5875 MHz)

Q 3,235.74
Ver producto
PowerBeam airMAX M5, larga distancia, frecuencia 5 GHz (5170-5875 MHz) con antena tipo plato de 25 dBi
UBIQUITIPBE-M5-400

PowerBeam airMAX M5, larga distancia, frecuencia 5 GHz (5170-5875 MHz) con antena tipo plato de 25 dBi

Q 2,007.59
Ver producto
LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.36
Ver producto
Nudo Forjado para Cable de Retenida de 3/16".
SYSCOM TOWERSNUDO-316F

Nudo Forjado para Cable de Retenida de 3/16".

Q 39.61
Ver producto
Router Inalámbrico WISP, 2.4 GHz, 300 Mbps, 2 antenas externas omnidireccional 5 dBi, 4 Puertos LAN 10/100 Mbps, 1 Puerto WAN 10/100 Mbps, control de ancho de banda
TP-LINKTL-WR840N

Router Inalámbrico WISP, 2.4 GHz, 300 Mbps, 2 antenas externas omnidireccional 5 dBi, 4 Puertos LAN 10/100 Mbps, 1 Puerto WAN 10/100 Mbps, control de ancho de banda

Q 308.53
Ver producto

Especificaciones

Logo SYSCOM TOWERS

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas

  • Carga Axial Máxima: 200 Kg.
  • Altura: 24 metros (8 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).
Incluye los siguientes componentes
Cantidad Modelo Descripción
8 STZ30G Tramo de torre de 30 cm de ancho de cara.
1 SCZ30PG Copete de torre de 30 cm con opresor para pararrayo.
1 SBA30G Base para torre de 30 cm.
1 SAB30G Ancla para base de torre.
4 SJB30G Brida de sujeción de Retenida.
3 SAP02G Ancla de piso para Retenida.
24 CUELLO-14-HDG Cuello para cable de retenida
72 NUDO-316-FJG Abrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 315 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 12 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)
Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
27 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER (Opcional) Carro de Seguridad para Instalador.
1 SYS-USA7B (Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ24-PRO- ¡Todo incluido! Ideal para torres de 24 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico.
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.
1 S610 Registro plástico chico.
1 ANTIOX Aerosol para protección de terminales.
3 TGCR11 Conector de Ojo.
2 TGAB18 Conector para Varilla.
16 TGAC Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0

Diagrama de Instalación de Retenida Versión 2.0

Imágenes de Instalación

Imágenes de Instalación de Torre
