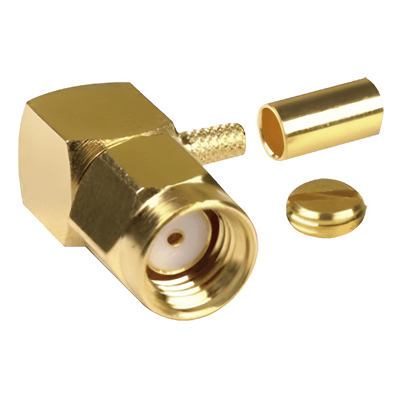

Conector Coaxial SMA Macho Inverso / Ángulo Recto / Anillo Plegable / Compatibilidad RG-174/U y Belden 8216 / Cuerpo Bronce con Recubrimiento de Oro / Aislante Teflón
Características
- Diseño en ángulo recto para instalaciones en espacios reducidos
- Compatibilidad dual con cables RG-174/U y Belden 8216
- Recubrimiento de oro en cuerpo y contacto central para óptima conductividad
- Aislante dieléctrico de teflón avanzado para alta resistencia térmica
- Ensamble por anillo plegable para conexiones seguras y duraderas
- Configuración macho inverso para aplicaciones RF específicas
- ver más
Modelo: RP-3010-1B
Marca: RF INDUSTRIES,LTD
Q 92.95
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector coaxial SMA macho inverso en configuración de ángulo recto, diseñado para aplicaciones de radiofrecuencia en entornos con restricciones de espacio. Compatible con cables coaxiales finos RG-174/U y Belden 8216, frecuentemente empleados en comunicaciones móviles, equipos de prueba y sistemas de antenas compactos. La construcción incorpora cuerpo de bronce con recubrimiento de oro y contacto central chapado en oro, garantizando baja resistencia de contacto y estabilidad de impedancia. El aislante dieléctrico de teflón avanzado proporciona excelente comportamiento dieléctrico y tolerancia a temperaturas operativas elevadas. El sistema de ensamble por anillo plegable asegura fijación mecánica confiable del cable sin requerir soldadura.
Características Generales
- • Tipo de conector: SMA macho inverso en ángulo recto
- • Cables compatibles: RG-174/U, Belden 8216, RG-174, LMR-100A
- • Modo de ensamble: Anillo plegable (crimp)
- • Material del cuerpo: Bronce con recubrimiento de oro
- • Material del contacto central: Oro
- • Aislante dieléctrico: Teflón
- • Configuración: Macho inverso (reverse polarity)
Desempeño Eléctrico y Mecánico
- Polaridad: Macho inverso
- Geometría: Ángulo recto (90°)
- Recubrimiento conductor: Oro
- Aislante: Teflón avanzado
Materiales y Construcción
- Cuerpo: Bronce con recubrimiento de oro
- Contacto central: Chapado en oro
- Mecanismo de fijación: Anillo plegable
- Dieléctrico: Teflón
Herramientas Recomendadas
- Pinzas para plegar anillo: RFA-4005-20
- Mordaza con cavidad para plegar: RFA-4005-07
