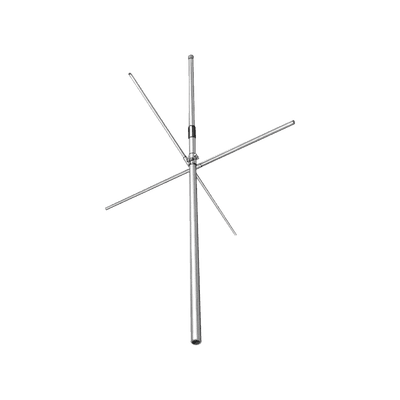

Antena Omni en Banda Aérea con Plano de Tierra, 118-138 MHz, 2.5 dBd, Ajustable el Ancho de Banda desde 1.6-2.1 %, 250 Watt, N Macho.

Antena Omni en Banda Aérea con Plano de Tierra, 118-138 MHz, 2.5 dBd, Ajustable el Ancho de Banda desde 1.6-2.1 %, 250 Watt, N Macho.
Antena Omni en Banda Aérea con Plano de Tierra, 118-138 MHz, 2.5 dBd, Ajustable el Ancho de Banda desde 1.6-2.1 %, 250 Watt, N Macho.

Características

  • Antena omnidireccional 118-138 MHz con ganancia 2.5 dBd
  • Ajuste de ancho de banda 1.6-2.1% para mayor flexibilidad
  • Conector N macho estándar para fácil instalación
  • Soporta hasta 250 Watts de potencia máxima
  • Diseño liviano con montaje Clamp135 incluido
  • Resistente a condiciones extremas (-40°C a +60°C)
  • ver más

Modelo: SG217-SF1SNM

Marca: SINCLAIR

Q 14,731.89

Precio sujeto a cambios.
Solicitar cotización
SINCLAIR

Descargas

Equipos Relacionados

Descripción General

Antena omnidireccional con plano de tierra, diseñada para aplicaciones en banda aérea. Ganancia nominal de 2.5 dBd (4.6 dBi) y ancho de banda ajustable entre 1.6-2.1%. Fabricada para ofrecer una solución económica y versátil con fácil ajuste de frecuencia en campo.

  • Frecuencia ajustable dentro del rango especificado
  • Patrón de radiación omnidireccional con 2.5 dBd de ganancia
  • Diseño liviano con fácil ensamblaje e instalación
  • Compatible con montaje estándar mediante abrazadera Clamp135

Especificaciones Eléctricas

  • Rango de Frecuencia: 118-138 MHz
  • Conector: N Macho
  • Ganancia (nominal): 2.5 dBd (4.6 dBi)
  • Ancho de Banda: 1.6-2.1%
  • Impedancia: 50 Ohm
  • VSWR (máx.): 1.5:1
  • Polarización: Vertical
  • Patrón de Radiación: Omnidireccional
  • Ancho de Haz Vertical (típico): 40º
  • Potencia de Entrada (máx.): 250 Watt
  • Protección contra Rayos: Aterrizado en DC

Especificaciones Mecánicas

  • Altura x Diámetro (máx.): 3.25 m x 3.81 cm
  • Peso (antena + abrazaderas): 6.356 kg
  • Herraje para Montaje (Incluido): Clamp135
  • Diámetro Base: 1.5' (38 mm)
  • Peso de Envío: 6.81 kg
  • Dimensiones de Envío: 1854x127x152 mm

Especificaciones Ambientales

  • Rango de Temperatura: -40 a +60°C (-40 a +140°F)
  • Carga de Viento (sin hielo): 201 km/h
  • Carga de Viento (con hielo 1/2'): 137 km/h
  • Área de Carga de Viento (equivalente plano): 0.11 m²
  • Área de Carga de Viento (con hielo 1/2'): 0.21 m²

Aplicaciones

  • Sistemas de comunicación aérea en la banda 118-138 MHz
  • Servicios de radio troncales y sistemas arrendados
  • Sistemas de comunicación donde se requiere ajuste rápido de frecuencia
  • Aplicaciones donde se requiere reutilización o reventa de antenas

Nota: La antena está disponible opcionalmente con conector N-Hembra como modelo SG217-SF1SNF.

Nota: Especificar la frecuencia central al momento de realizar el pedido.
