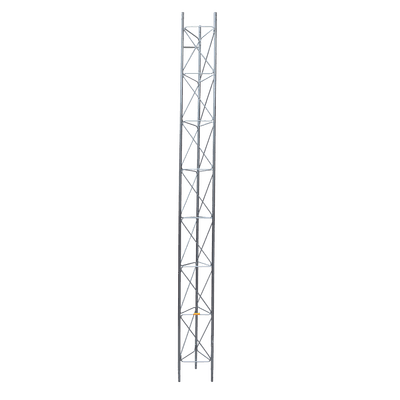

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.
Tramo de Torre Arriostrada de 3m x 30cm, Galvanizado por Electrólisis, Hasta 30 m de Elevación. Zonas Secas.

Características

  • Cumple con norma ISO 9001:2015 estándar de calidad
  • Altura máxima de 30 m, fabricado en acero A-36
  • Resistencia al viento de hasta 200 km/hr
  • Galvanizado electrolítico según norma ASTMB-633
  • Carga máxima de 200 kg con evaluación previa
  • ver más
icono

Modelo: STZ-30

Marca: SYSCOM TOWERS

Q 1,451.66

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

Sugerencia para Instalación de Torre de 9m.Aterrizaje de equipo en Torre.Cimentación de Torre STZ-30Descripción de Tramo de Torre STZ30/30GDiagrama Instalación de Pararrayo.Diagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama de Aterrizaje y Pararrayo en Torre Rev. 001Diagrama Diámetro de Protección de un Pararrayo KDA.Hoja de Especificaciones STZ30 Rev.002KITS DE TORRESNOM-009-STPS-2011 TRABAJO EN ALTURASNORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)Preguntas Frecuentes Torres SYSCOMSTZ30 DE 30M 5 BRIDASSugerencia para Instalación de Torre de 21m.Sugerencia para Instalación de Torre de 27m.

Equipos Relacionados

Mástil telescópico de 15 m (49.2 ft) Compuesto por 5 Secciones Concéntricas (requiere accesorios de instalación)
SYSCOM TOWERSSLM-15

Mástil telescópico de 15 m (49.2 ft) Compuesto por 5 Secciones Concéntricas (requiere accesorios de instalación)

Q 1,578.98
Ver producto
Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-45

Tramo de Torre Arriostrada de 3m x 45cm, Galvanizado por Electrólisis, Hasta 60 m de Elevación. Zonas Secas.

Q 2,999.91
Ver producto
Lámpara de Obstrucción Básica con Globo Rojo de Policarbonato (Con Foco).
SYSCOM TOWERSSLOP-5

Lámpara de Obstrucción Básica con Globo Rojo de Policarbonato (Con Foco).

Q 1,045.13
Ver producto
Ancla para Retenida para Suelo con Ojo Galvanizado por Inmersión en Caliente.
SYSCOM TOWERSSAP-02-JG

Ancla para Retenida para Suelo con Ojo Galvanizado por Inmersión en Caliente.

Q 1,062.84
Ver producto
Kit de Torre Arriostrada de Piso de 30 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-030

Kit de Torre Arriostrada de Piso de 30 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 27,350.73
Ver producto
Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-30E-027

Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Q 19,021.77
Ver producto
Kit de Torre Arriostrada de Piso de 3 m con Tramo STZ30G Galvanizada por Inmersión en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-003

Kit de Torre Arriostrada de Piso de 3 m con Tramo STZ30G Galvanizada por Inmersión en Caliente. (No incluye retenida).

Q 6,805.85
Ver producto
Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-024

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Q 22,689.55
Ver producto
Kit de Torre Arriostrada de Piso de 27 m con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-027

Kit de Torre Arriostrada de Piso de 27 m con Tramo STZ30G Galvanizada en Caliente (No incluye retenida).

Q 25,463.93
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 16,482.30
Ver producto
Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-35E-030

Kit de Torre Arriostrada de Piso de 30 m Altura con Tramo STZ35 Galvanizado Electrolítico (No incluye retenida).

Q 32,547.58
Ver producto
Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ-35G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-35G-003

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ-35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 10,679.07
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 20,011.01
Ver producto
Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-024

Kit de Torre Arriostrada de Piso de 24 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 33,097.36
Ver producto
Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).
SYSCOM TOWERSKTZ-45E-027

Kit de Torre Arriostrada de Piso de 27 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Q 36,927.35
Ver producto
Brazo Lateral Robusto con Tubo 4.5" de Diámetro para tramo STZ45G.
SYSCOM TOWERSSBL-45-GHD

Brazo Lateral Robusto con Tubo 4.5" de Diámetro para tramo STZ45G.

Q 2,045.75
Ver producto

Especificaciones







































Puntos Destacados:
  • Producto elaborado bajo norma:  ISO 9001:2015.
  • Cada uno de los tramos es fabricado por máquinaría de control numérico.
  • Incluye tornillería para su instalación.
  • Recomendado para Zonas Secas (35% humedad promedio o menos) y libres de agentes corrosivos como salitre u otros químicos que aceleren el proceso de oxidación.
  • Acorde a galvanizado electrolítico por norma: ASTMB-633.
Características Físicas:
  • Carga Máxima: 200 Kg.
  • Altura Máxima: 30 m. (10 tramos)
  • Resistencia al Viento: 200 Km/hr.
  • Material: Tubo industrial 7/8' (Cal.18).
  • Semiflecha (Zig-zag): Redondo 5/16'.
  • Niple: 10 cm.
  • Ancho de cara: 30 cm.
  • Peso: 12.5 Kg.
  • Dimensiones: 3 m de Longitud
  • Material de estructura: Acero (A-36).
  • Para recomendación de carga máxima se tiene que evaluar en conjunto con el departamento de ingeniería.
  • No se recomienda instalación de platos sin Radomo.
  • Protección anticorrosiva: Galvanizado por electrolisis (ASTMB-633)
Aplicación:
  • Sistemas Punto - Punto.
  • Sistema Punto - Multipunto.
  • Amplificación de señal celular.
  • Sistemas pararrayos.
  • Radios bases de repetición.
  • Puntos de monitoreo.
  • Iluminación.
  • Señalización auditiva de emergencia.
  • Y más.



























Notas técnicas destacadas:

  • Asegúrese de que la instalación sea realizada por un profesional capacitado.
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
  • Toda antena de plato debe llevar como accesorio el radomo para reducir el arrastre del viento.
  • No se recomienda el uso de platos de más de 2 pies (60 cm) de diámetro en esta torre (revisar con ingeniería).
  • El peso declarado es de los equipos sin accesorios y sin embalaje.
  • Se pueden adquirir las torres en kits completos VER KITS DE TORRES.

Advertencia:

  • El galvanizado electrolítico no es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos como costas, presas o parques industriales con liberación de gases (VER MAPA DE ÁREAS).
  • La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
  • Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
  • El eliminar componentes básicos de instalación provocará inestabilidad o torsión excesiva en torre.
  • Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
  • Recomendamos en todo momento seguir las recomendaciones de instalación de retenida: VER DIAGRAMA DE INSTALACIÓN DE RETENIDA.



Curso Inductivo de Torres Video 1° y 2° parte.
