Pluma de Aluminio / Ced.40 / 4 m (13.1 ft) / Diámetro 1-1/2" / Con Polea de Elevación
Características
- Compatible con torres STZ30, STZ35, STZ45 y versiones G
- Polea integrada de baja fricción para elevación controlada
- Ganchos de descanso para montaje seguro en estructura
- Diseño estructural en aluminio para alta resistencia mecánica
- Distancia de jalado limitada al 15% de altura de torre
- Soldadura AA6/AA7 y tornillería grado máquina o inoxidable
- ver más
Modelo: SPLUMAP
Marca: SYSCOM TOWERS
Q 8,122.60
Precio sujeto a cambios.
Descargas
Equipos Relacionados

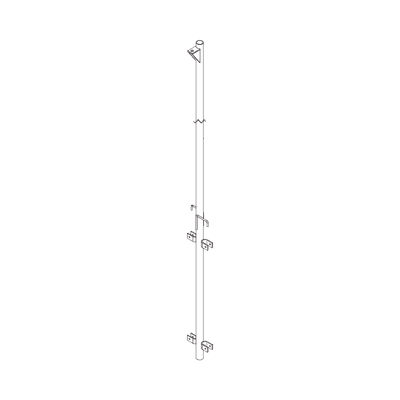

Pluma de aluminio Ced.40 de 4 m (13.1 ft) diseñada para la instalación de tramos en torres de telecomunicaciones serie STZ. Integra polea de elevación con menor fricción para facilitar el izado de secciones de torre, y ganchos de descanso que permiten un montaje seguro y rápido sobre la estructura. Fabricada completamente en aluminio con soldadura tipo AA6 y/o AA7, ofrece resistencia mecánica óptima para operaciones de elevación en altura. La distancia máxima de jalado está limitada al 15% de la altura total de la torre para preservar la integridad estructural de la pluma; por ejemplo, en una torre de 30 m, la separación máxima permitida es de 4.5 m. Requiere atornillar opresores antes de cualquier operación de elevación.
Características Generales
- Material: Aluminio Ced.40
- Longitud: 4 m (13.1 ft)
- Diámetro del tubo: 1-1/2 pulgadas
- Compatibilidad: STZ30, STZ30G, STZ35, STZ35G, STZ45, STZ45G
- Componentes incluidos: Ganchos de descanso y polea de elevación
- Distancia máxima de jalado: 15% de la altura de la estructura
- Soldadura: Tipo AA6 y/o AA7
- Tornillería: Grado máquina y/o inoxidable
- Tolerancia general: ±1 mm
- Medidas en milímetros (excepto indicadas)
Especificaciones Físicas
- Material: Aluminio Ced.40
- Longitud: 4 m (13.1 ft)
- Diámetro del tubo: 1-1/2 pulgadas
- Tolerancia general: ±1 mm
- Soldadura: Tipo AA6 y/o AA7
- Tornillería: Grado máquina y/o inoxidable
- Material completamente de aluminio
Compatibilidad y Operación
- Torres compatibles: STZ30, STZ30G, STZ35, STZ35G, STZ45, STZ45G
- Distancia máxima de jalado: 15% de la altura de la estructura
- Ejemplo: Torre de 30 m, máximo 4.5 m de separación
- Polea: Integrada con menor fricción
- Ganchos de descanso: Para montaje seguro y rápido
Requisitos de Instalación
- Requisito obligatorio: Atornillar opresores antes de elevación
- Advertencia: Distancia mayor a la recomendada puede dañar la pluma
- Notas de fabricación: Medidas en milímetros (excepto indicadas)
- Componentes incluidos: Ganchos de descanso y polea de elevación
